Traco Power是一家专业的瑞士电力元件供应商，其产品广泛应用于铁路、医药、楼宇自动化和工业自动化等众多行业。本周，我们向客户推荐该制造商所提供的一组DC/DC转换器，即TME系列产品。

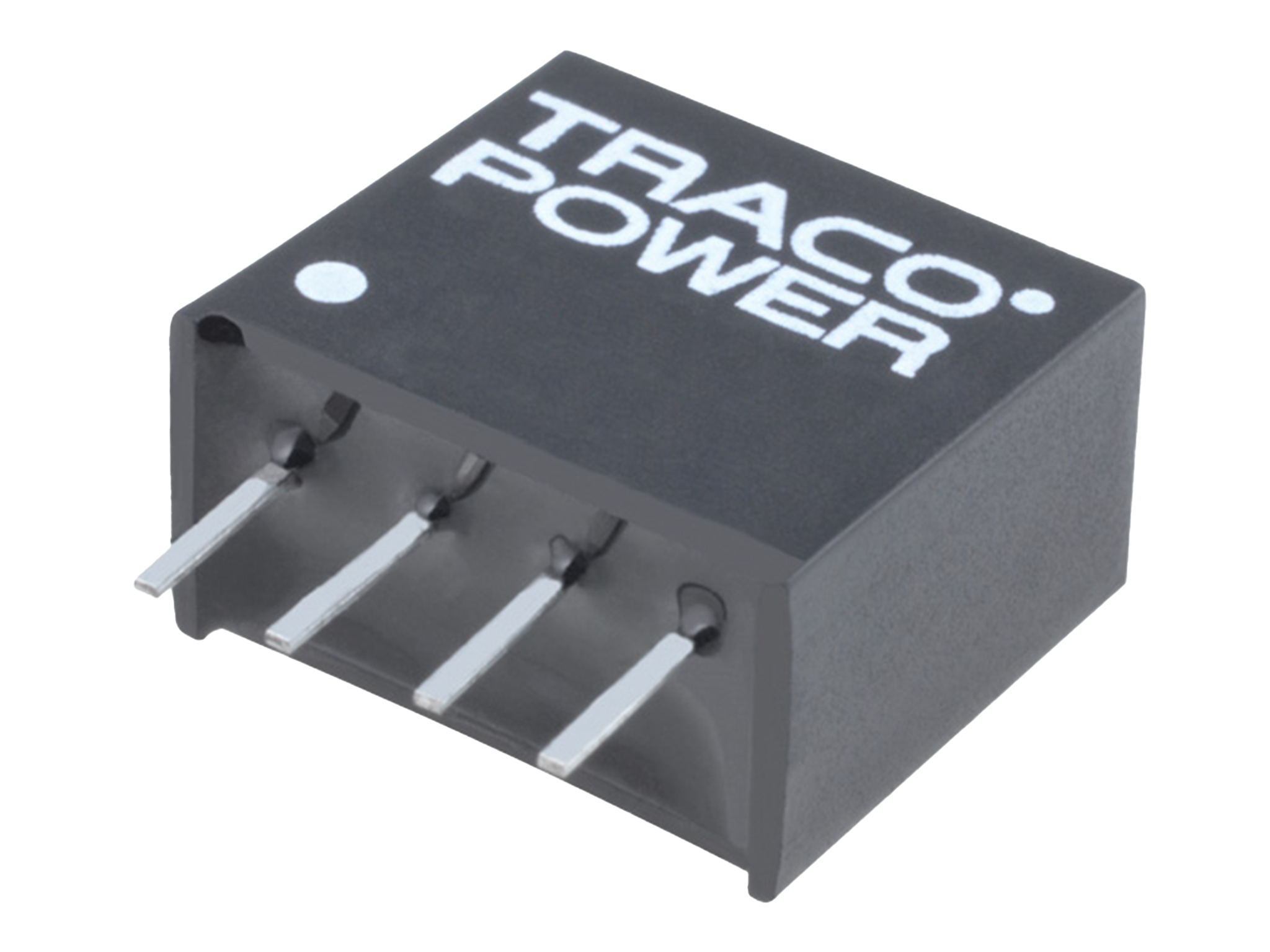

TME 系列产品为微型隔离式1W转换器。它们采用SIP格式外壳，其尺寸为11.5x10.2x6.1mm 或 11.5x10.2x7.1mm（适用于更高电压的产品）。此元件占用0.7cm2 PCB，从而能实现电源电路的小型化。
所介绍的转换器的主要应用目的是为设备中的电子/数字系统提供稳定的电源，这些设备中可能由于外部负载的开/关而发生波动。转换器具有多种版本，可将输入电压升高或降低至标称水平。此外，该系列还包括稳定版本，其中可接受的输入电压接近输出值，容差为 ±10%（如，对于12V DC 为 10.8...13.2V）。该产品提供UOUT = 3.3V, 5V, 9V, 12V或15V DC版本。
TME系列的另一个重要优势是具有1000V DC的输入/输出隔离。因此，可以通过将控制系统与执行电路（如继电器）隔离来轻松保护控制系统免受过压的影响。该转换器的另一个优点是内置短路保护 (SCP) 和具有宽的耐热范围 (-40...85°C) ，这允许在电路的主动温度甚至对流温度调节变得困难的各种环境和建筑物中运行。
| 特性 | |
|---|---|
| 转换器类型: | DC/DC |
| 功率: | 1W |
| 输入电压*: | 3...26.4V |
| 输出电压* | 3.3V, 5V, 9V, 12V或15V DC |
| 输出数量: | 1 |
| 输出电流*: | 65…260mA |
| 外壳: | SIP4 |
| 外部尺寸*: | 11.5x10.2x6.1mm或11.5x10.2x7.1mm |
| 效率*: | 70…80% |
| 工作温度*: | -40...85°C |
| 开关频率: | 90kHz |
| 保护: | SCP短路保护 |
| 隔离电压: | 1kV |
| 制造商系列: | TME |
*取决于型号
产品概述
| 符号 | 输入电压 [V] |
输出电压 [V] |
输出电流 [mA] |
效率 [%] |
|---|---|---|---|---|
| TME0303S | 3.3 | 3.3 | 260 | 74 |
| TME0305S | 3.3 | 5 | 200 | 77 |
| TME0505S | 5 | 5 | 200 | 70 |
| TME0509S | 5 | 9 | 110 | 76 |
| TME0512S | 5 | 12 | 80 | 77 |
| TME0515S | 5 | 15 | 65 | 78 |
| TME1205S | 12 | 5 | 200 | 71 |
| TME1209S | 12 | 9 | 110 | 77 |
| TME1212S | 12 | 12 | 80 | 79 |
| TME1215S | 12 | 15 | 65 | 80 |
| TME2405S | 24 | 5 | 200 | 70 |
| TME2409S | 24 | 9 | 110 | 76 |
| TME2412S | 24 | 12 | 80 | 79 |
| TME2415S | 24 | 15 | 65 | 79 |
