LCD显示器是现代人与电子系统通信最流行的工具之一，是大多数界面的重要组成部分。它们为用户/操作员提供了轻松访问信息的途径，并允许与程序进行便捷的交互、呈现信息、进行和验证设置或给定设备状态信号。尽管用作“经济”解决方案的字母数字LCD模块在该领域发挥着主导作用，但替代性方案更值得研究，即图形LCD显示器，它们价格相似但能提供更丰富的可能性。

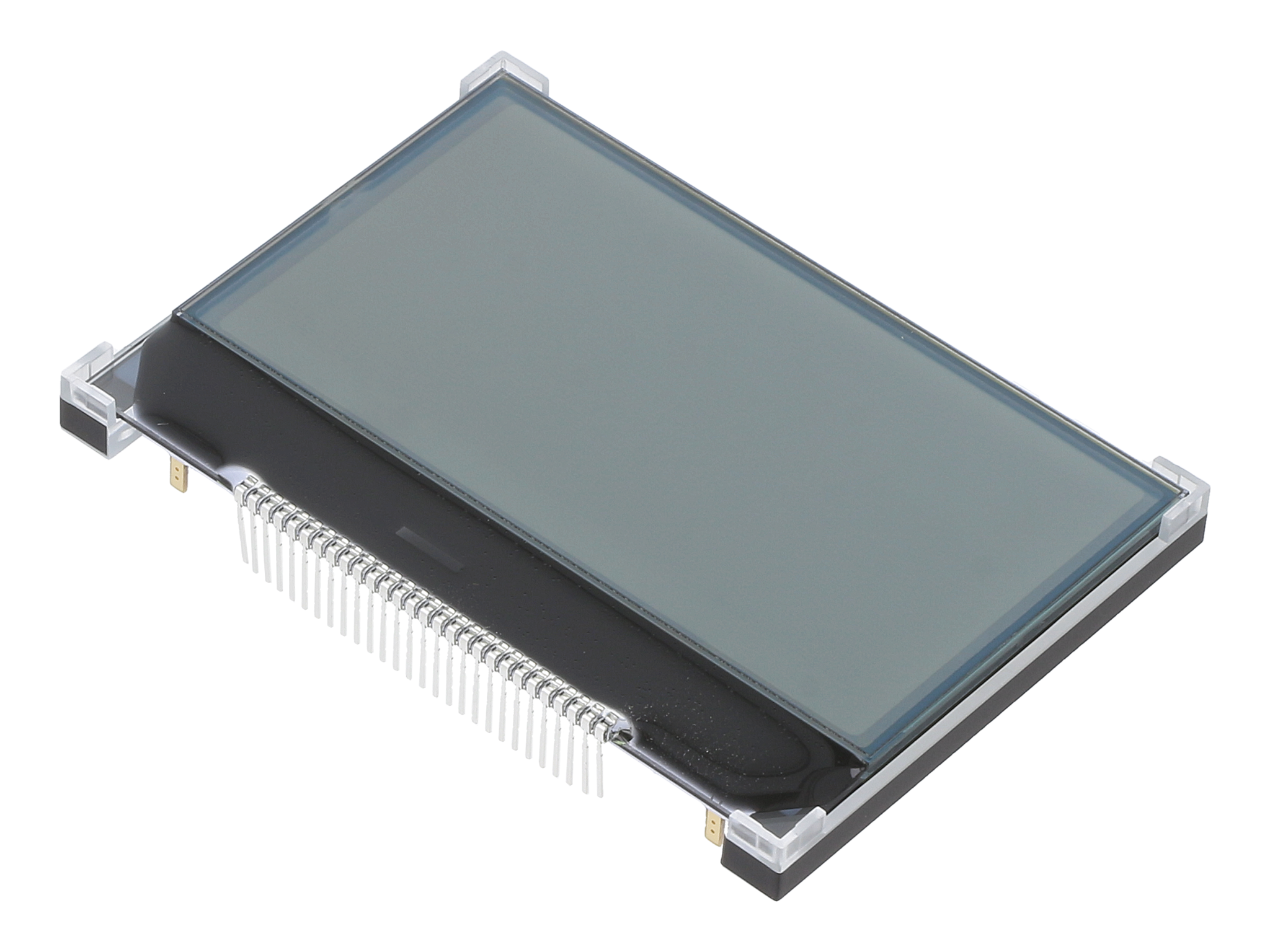

在此所介绍的解决方案为Displaytech公司的产品。拥有很大的显示区域，并由128x64独立控制的单色点（像素）组成。这使设计人员可以更自由地呈现内容，其中包括允许显示字符的可扩展性，使用特殊字符和字母数字显示地图中不可用的语言字体的功能，而最重要的是：它提供了使用图形和图标的可能性（象形图）。这使得能够满足众多项目的需求，并为开发与用户通信模型的构造者们提供了广阔的舞台。
Displaytech提供的图形显示模块配备了用于打印的输出。产品采用了 FSTN（透反射技术）。这使得显示器不论是在明处还是在黑暗环境中运行，都可以保障更轻松地阅读内容。同时可以使用内置LED背光和反射光（如果使用地点的条件允许）。ST7565R系列的驱动器集成电路支持许多免费提供的库，这允许使用8 位数据总线或4线SPI总线与微控制器直接通信。并且内置的RAM进一步提高了设备的性能。系统直接安装在玻璃 (COG, chip-on-glass)上，这使得整个模块紧凑，并便于构建移动设备。
| 特性 | |
|---|---|
| 显示种类: | LCD |
| 显示类型: | 图形 |
| 显示分辨率: | 128x64 |
| 显示技术: | FSTN Positive |
| 尺寸*: | 从58.2x41.7x8.5mm到77.4x52.4x10.5mm |
| 窗口尺寸（高 x 宽）*: | 从50x25mm到70x40mm |
| 背光: | LED |
| 背光颜色: | 白色 |
| 控制器类型: | ST7565R-G |
* 取决于型号
产品概览:
| 符号 | 控制器类型 | 分辨率 [像素] |
模块尺寸 [mm] |
窗口尺寸 [mm] |
|---|---|---|---|---|

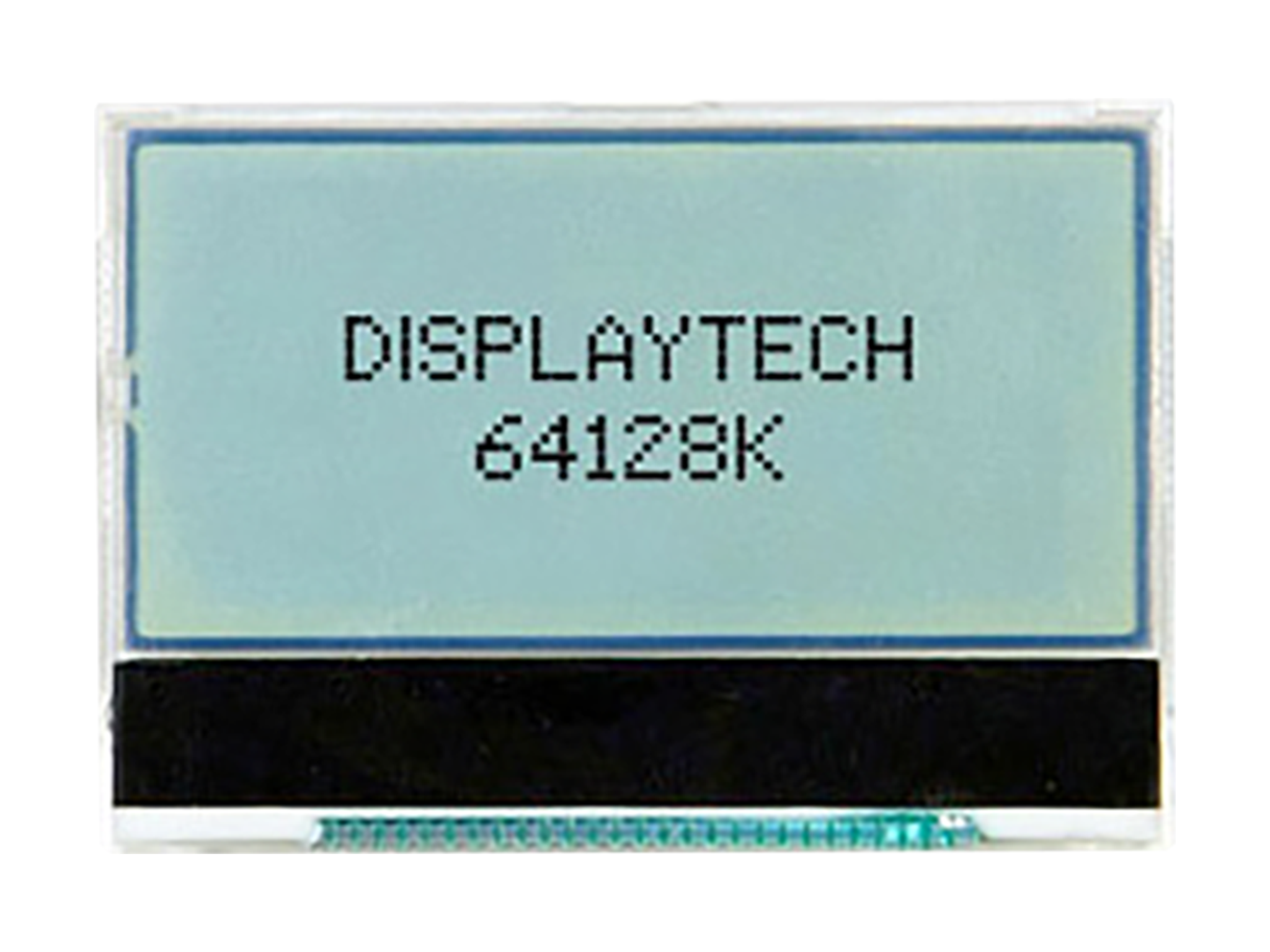

| 64128K-FC-BW-3 | ST7565R-G | 128x64 | 58.2x41.7x8.5 | 50x25 |
| 64128L-FC-BW-3 | ST7565R-G | 128x64 | 68.8x49.2x8.5 | 60.6x33.1 |

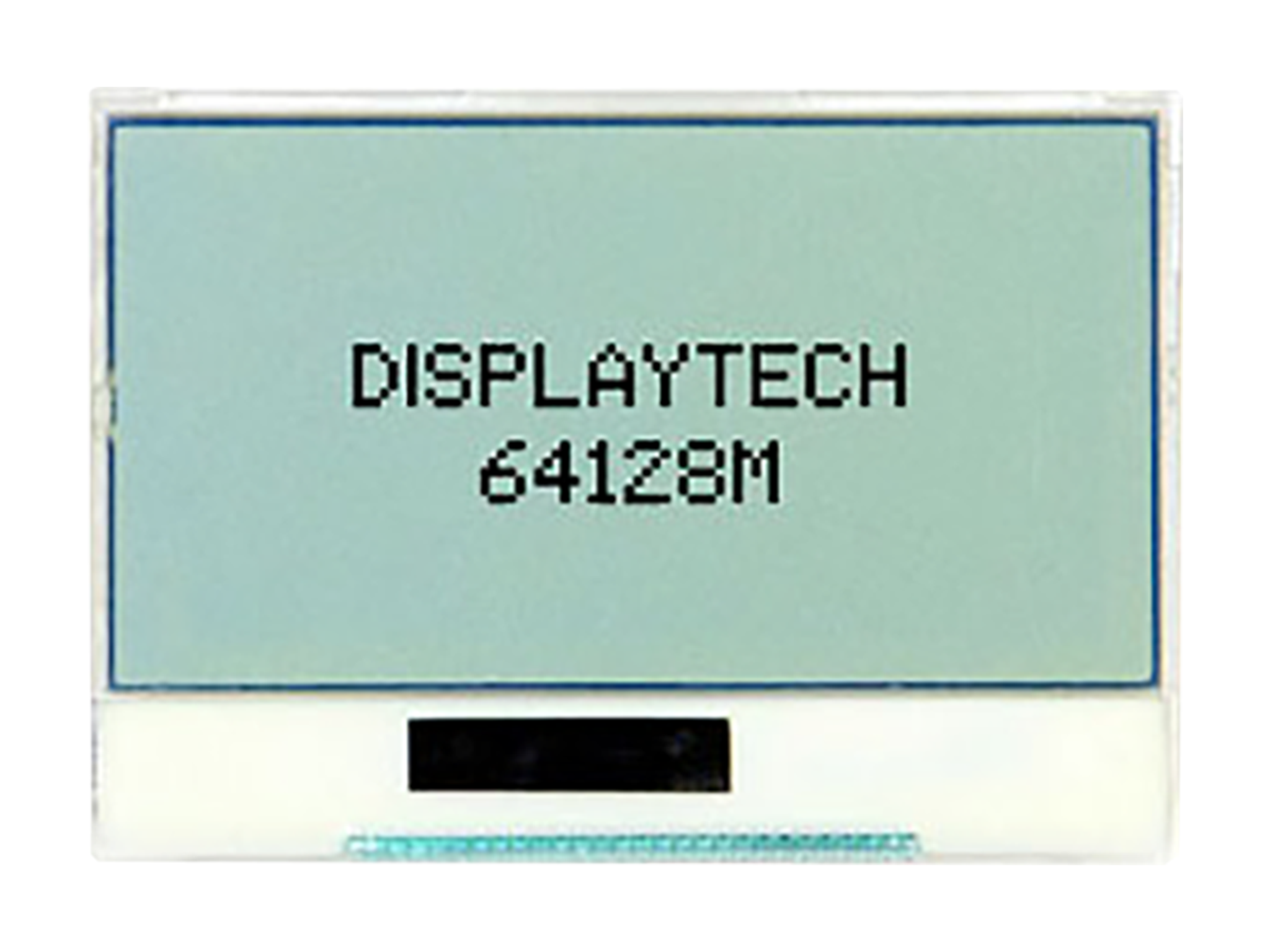

| 64128M-FC-BW-3 | ST7565R-G | 128x64 | 77.4x52.4x10.5 | 70x40 |
